곡물창고 사일로 밀폐공간 가스측정기 설치 모니터링 사례



곡물창고 사일로 밀폐공간 가스측정기 설치 모니터링 사례



사일로 곡물저장고 지하 밀폐 공간 내부에

4대가스 산소 O2, 황화수소 H2S, 일산화탄소 CO, 가연성가스 EX 를 측정하는

가스측정기 및 모니터링 현황판을 설치한 사례를 포스팅합니다.



가스측정기 문의 02 2088 7334

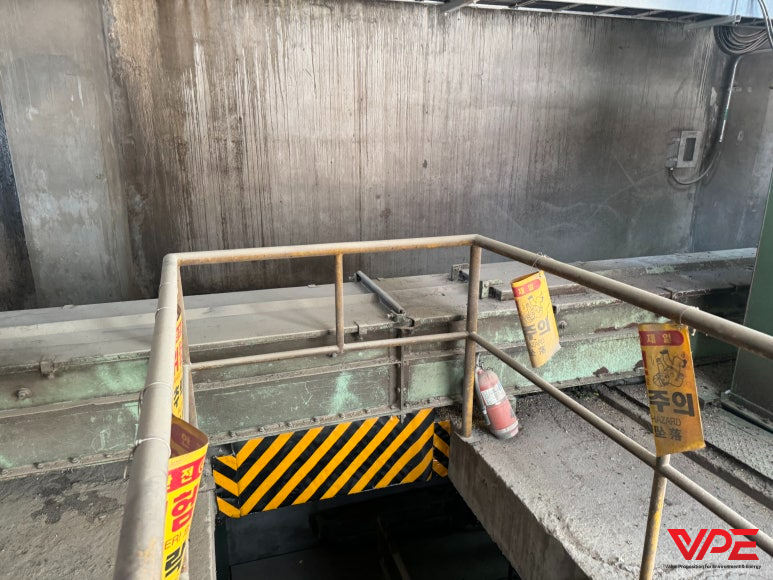

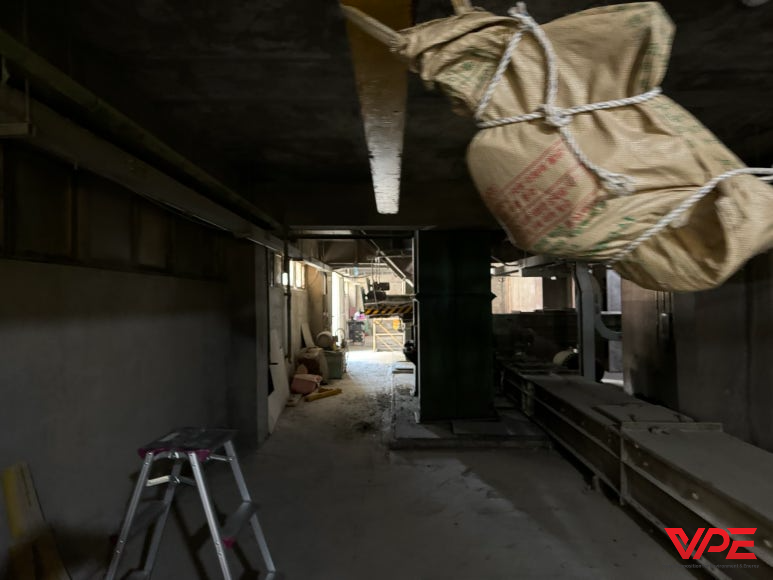

곡물창고 내부 환경은 매우 열악했습니다.

곡물의 분진 가루가 바닥에 쌓일 정도로 많았기 때문에 쉬운 작업이 아니었습니다.





가스 현황판 위치: 1층 출입구

가스 측정기 설치 위치: 지하 3층 위치

거리: 50M 정도



거리 문제로 인하여 케이블 포설 작업을 서둘러 진행하였습니다.

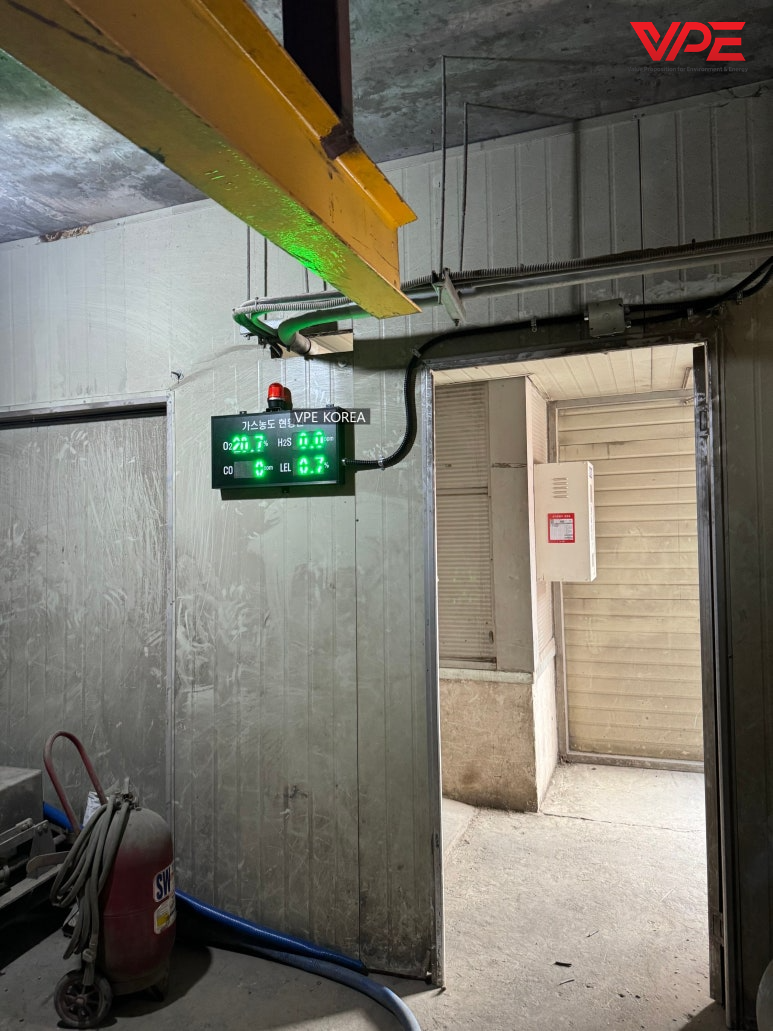

작업자가 빠르게 확인할 수 있는 위치에 가스현황판을 설치하였습니다.



가스 현황판 알람 경보 기준

(산업보건법 기준으로 설정되어있습니다)

O2 산소: 18.5% 이하

H2S 황화수소: 10PPM 이상

EX 가연성가스: 10% LEL 이상

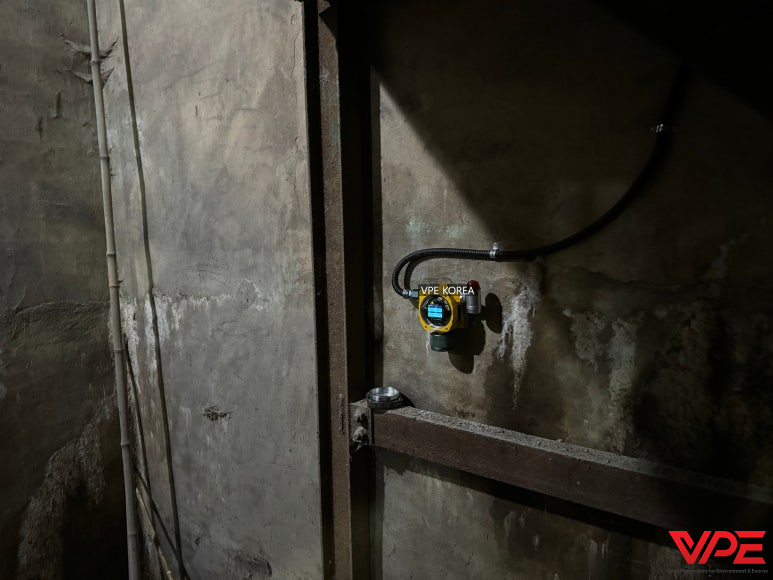

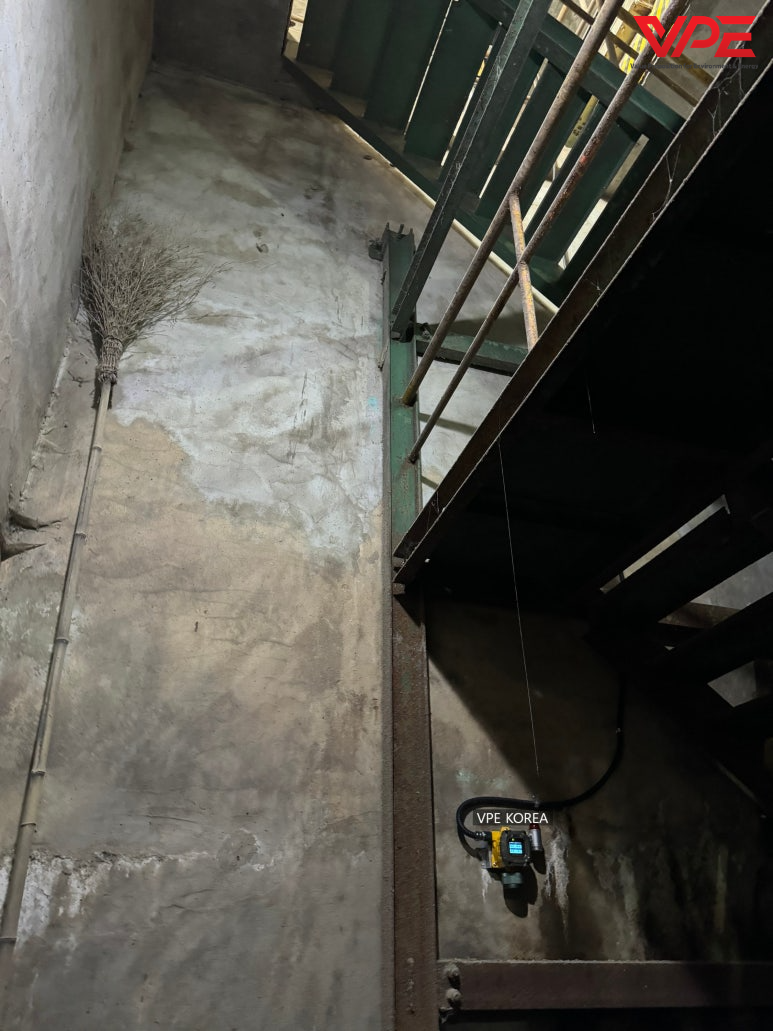

소음과 분진을 이겨내며 가스측정기 설치를 위해 지하로 입장!









소음과 분진을 이겨내고 FIX800 4가스 측정기를 설치하였으며

최종 설치 후 시운전을 진행하였습니다.



RS485 시그널을 사용하여 측정기와 전광판의 통신 연결을 하기 때문에

거리가 멀더라도 노이즈나 헌팅의 위험이 없습니다.









담당자와 장비 선정 미팅 시, 웹 모니터링까지 요청하였으나

이더넷 및 와이파이 통신을 할 수 없는 현장구조로 어쩔 수 없이

현황판 단독 모니터링만 진행하였습니다.









설치 현장 조건에 따라서 저렴한 비용으로 웹 모니터링까지 구성해드릴 수 있습니다.

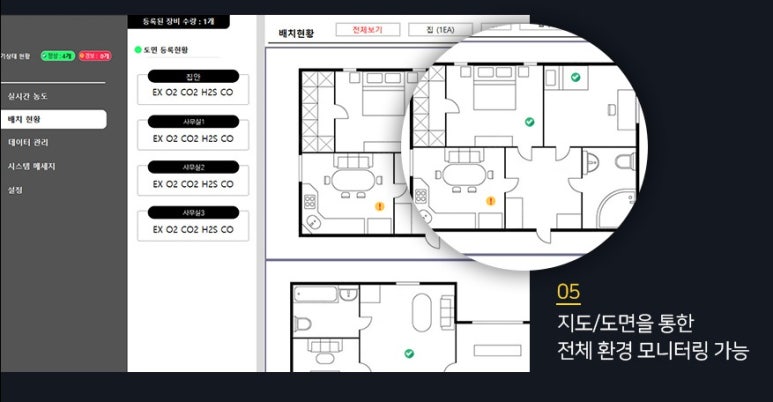

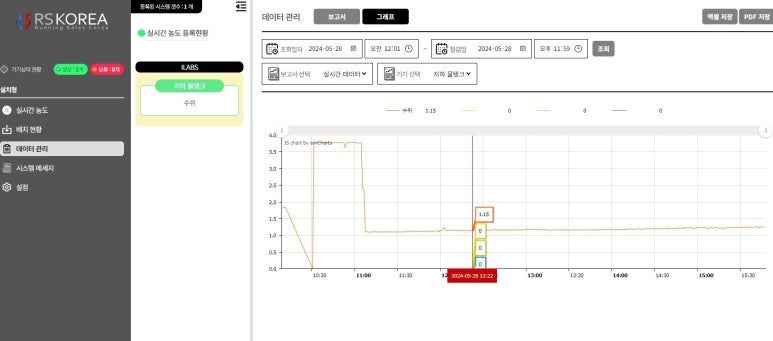

FIX-AP와 연동하여 담당자 PC 또는 스마트폰에서 실시간 가스 농도 측정값을 확인할 수 있습니다.



밀폐공간 가스 웹 모니터링 관련하여 궁금하신 사항은

언제든지 아래 번호로 연락주시면 상담해드리겠습니다.



가스측정기 문의 02 2088 7334
