화장품 생산시설 폐수처리탱크 수위측정 및 웹 모니터링 사례 SUPMEA





기계설비 담당자들이 좀 더 편리하고 체계적인 설비 상태를 관리하기 위해서

신규 센서 도입 및 웹 모니터링을 통한 실시간 측정값 확인을 하고 있습니다.



기술 문의: 02-2088-7334

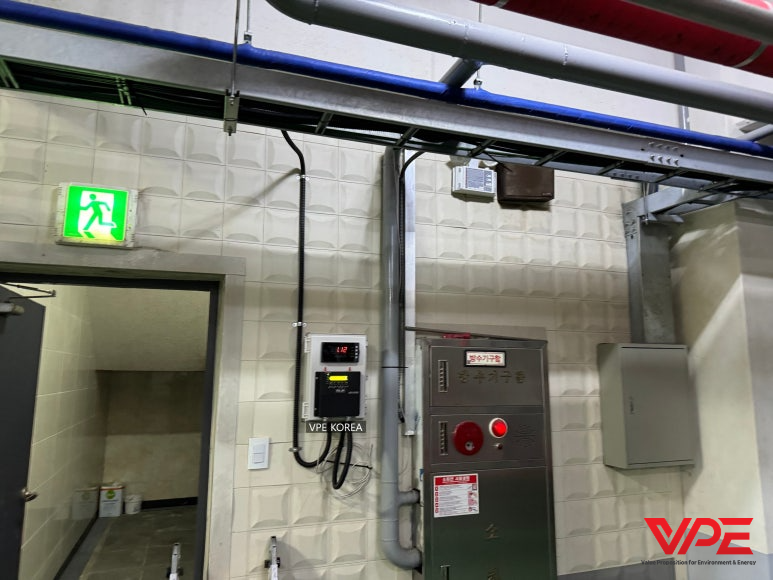

이번 현장은 화장품 제조시설 지하 폐수처리탱크 수위 레벨 관리 및 웹 모니터링 구축이었습니다.



 SUPMEA WSU300 5M 비접촉식 초음파 레벨센서

SUPMEA 1100 인디게이터 (4-20mA 출력)

FIX-AP 웹모니터링 실시간 측정값 확인 및 데이터 관리

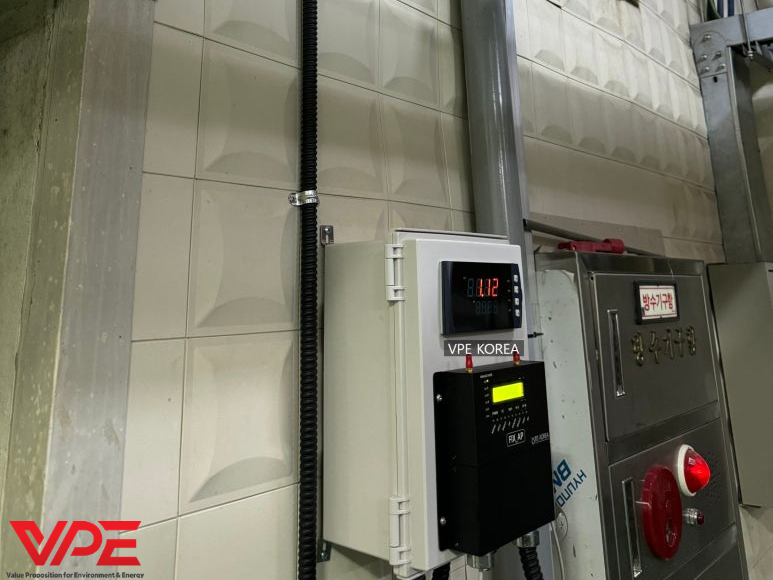

인디게이터에 나와있는 수치는 폐수탱크 내 액체가 채워져있는 높이입니다.

인디게이터 수치가 높아지게 되면 저장 탱크가 넘칠 위험이 있기 때문에

알람 신호를 통하여 작업자가 빠르게 인지할 수 있도록 웹 모니터링을 구성해드렸습니다.

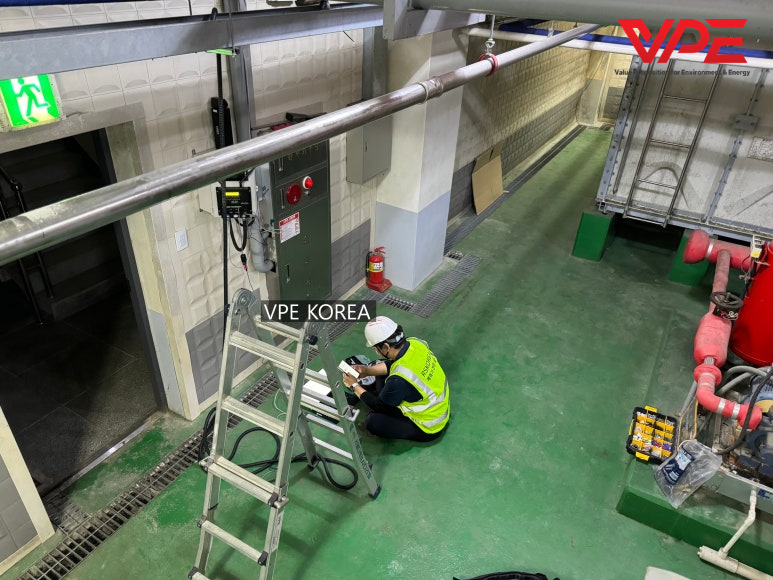

FIX-AP 전문가의 컨버터 세팅 작업 모습입니다.

이더넷 통신을 사용하여 좀 더 안정적으로 데이터를 받을 수 있도록 세팅하였습니다.









WSU100 (구 MP) 초음파 레벨센서는 3개 측정값을 디스플레이합니다.



레벨: 바닥으로부터 액체가 채워져있는 높이

거리: 남은 공간의 높이

온도: 탱크 내부 온도



RS485 통신 옵션을 사용하면 위 세 가지 항목을 스마트폰에서 동시 확인할 수 있습니다.









60 mm 서비스 포트에 연결하여 레벨센서 고정



1차 레벨센서와 인디게이터 연결 (측정값 디스플레이)

2차 인디게이터와 FIX AP 컨버터 연결



전국 어디에서나 현재 측정값을 확인할 수 있는 웹모니터링 구성

WSU300 (구 MP) 초음파 레벨센서는 3개 측정값을 디스플레이합니다.









FIX-AP 통합 모니터링 소프트웨어



최대 10명 동시 접속 가능

문자, 이메일 알람 PC 알람 경보

측정값 및 그래프 확인 가능

현장 도면 삽입 가능

센서 위치 및 측정값 확인 가능









화학약품 탱크, 폐수탱크, 저류조, 집수조, 폭기조 수위레벨측정

수위 관리 및 모니터링을 해야하는 경우 당사로 연락주시면 상담해드리도록 하겟습니다.
